作为德国德莎（TESA）环保型导电胶带核心型号，tesa60665是一款专为电子设备EMC/EMI防护、元器件接地及精密导电粘接场景研发的双面自粘胶带，采用导电织布基材与75%生物基碳含量导电丙烯酸粘剂设计，兼具全向优异导电性能、高粘接强度与环保可持续特性，凭借50μm超薄结构，广泛应用于电子设备、精密仪器等领域，完美解决普通导电胶带导电不稳定、环保性不足、适配性有限的行业痛点，成为电子行业绿色精密导电粘接的优选解决方案。
tesa60665是一款50μm厚的工业级双面生物基导电自粘胶带，核心由导电织布基材、双面均匀涂覆的75%生物基碳含量导电丙烯酸粘剂及100%再生PET透明离型膜构成，整体呈灰色，质地轻薄柔韧，卷状形态供应，标准规格为1250mm×100m，支持根据客户需求进行精准模切定制与分切成型，适配自动化生产线贴装与手工操作等多种场景。其核心设计初衷是解决电子设备中EMC/EMI防护、元器件接地、FPC/PCB固定等导电粘接难题，兼顾导电稳定性、粘接牢固性、环保可持续性与精密加工适配性，替代传统导电固定方式，实现电子部件的高效、无损、隐蔽导电装配，适配消费电子、车载电子、精密仪器等多领域的导电粘接需求，同时响应全球绿色低碳发展趋势，助力企业实现环保生产。
tesa60665的核心竞争力，源于其精准匹配电子行业精密导电、环保可持续的场景痛点，在导电性能、环保性、粘接强度等方面形成差异化优势。本次优化核心性能参数呈现形式，采用“分类清晰、重点突出”的列表式呈现，按“基材粘剂、尺寸规格、核心性能、环保特性”四大类梳理，关键参数加粗标注，便于客户快速抓取核心亮点，每一项参数都针对性解决行业实际难题，推动电子行业导电装配向更精密、更环保、更稳定的方向升级。
基材与粘剂：基材为导电织布，具备优异的全向导电性能，质地轻薄柔韧，不易断裂；胶粘剂类型为75%生物基碳含量导电丙烯酸粘剂（双面均匀涂覆），基于ASTM D6866标准测试，生物基碳含量达标，粘性持久、粘接稳定，同时具备良好导电性能，拆除后无残留；外观颜色为灰色，适配电子设备内部隐蔽装配场景，不影响产品整体结构与美观。
尺寸规格：总厚度50μm（超薄设计，适配精密电子装配）；离型膜为100%再生PET材质，厚度25μm，透明色，离型力适中，易撕除、不残留、不粘胶；撕断方式可借助刀具精准裁切（轻薄基材建议借助工具，避免手撕变形）；标准规格为1250mm×100m，支持任意形状、任意尺寸模切、分切，适配各类精密电子部件的导电粘接需求，可定制窄幅、异形产品。
核心性能：导电性能优异，在XYZ三个方向均具备稳定导电能力，表面电阻（x-y方向）达0.2 Ohm / square，接触电阻（z方向，初始）达0.05 Ohm / square inch，导电稳定无波动；粘接强度可靠，在钢表面初始粘接强度可达6.2 N/cm，对金属、导电织物、PCB板、FPC柔性线路板等导电材质均有良好粘接能力；柔韧性佳，可贴合轻微曲面与精密部件，贴装后无气泡、无褶皱，适配精密电子装配；加工性能优异，可高速自动化模切，适配电子行业自动化生产线高效作业。
环保特性：粘剂含75%生物基碳含量，绿色环保；基材与离型膜均采用100%再生PET材料，符合Global Recycle Standard（GRS）认证，可有效减少资源消耗，助力企业实现绿色生产，契合全球低碳环保发展趋势。
当前电子行业正朝着精密化、小型化、绿色化方向发展，EMC/EMI防护、元器件接地等导电粘接场景日益增多，这类场景既需要胶带具备稳定的全向导电性能，又需要兼顾轻薄性、粘接牢固性，同时全球环保政策趋严，企业对环保型零部件的需求持续提升。普通导电胶带普遍存在导电不稳定、环保性不足、粘接力欠佳、适配精密装配能力有限等痛点，而传统导电固定方式（如焊接、导电胶）存在操作繁琐、易损伤精密部件、环保性差等问题，制约电子行业升级与绿色发展。tesa60665以导电织布为基材，搭配75%生物基碳含量导电丙烯酸粘剂，既实现了0.2 Ohm/square的稳定表面电阻与0.05 Ohm/square inch的低接触电阻，解决了普通导电胶带导电不稳定的行业难题；50μm超薄设计适配精密电子部件装配，不占用产品内部空间；75%生物基粘剂与100%再生PET基材，填补了环保型精密导电胶带的市场空白，助力企业满足环保生产要求；6.2 N/cm的粘接强度，确保导电粘接牢固可靠，同时易加工、易贴装，大幅提升电子设备装配效率。其推出推动电子行业导电装配工艺向更精密、更环保、更高效的方向升级，助力企业提升产品品质、践行绿色发展理念。
相较于同类工业级导电胶带，tesa60665凭借全向导电、生物基环保、超薄精密等核心特点，结合导电织布基材的独特优势，构建起差异化竞争力，成为电子行业精密导电粘接的优选产品：
全向导电，性能稳定：在XYZ三个方向均具备优异的导电性能，表面电阻低至0.2 Ohm/square，接触电阻低至0.05 Ohm/square inch，导电稳定无波动，可有效实现电子元器件接地、EMC/EMI防护，避免电磁干扰，保障电子设备运行稳定性，适配各类精密导电场景。
生物基环保，践行绿色生产：粘剂含75%生物基碳含量，基材与离型膜采用100%再生PET材料，符合GRS认证，绿色环保、可循环，可有效减少资源消耗与环境污染，助力企业满足环保生产要求，契合全球低碳发展趋势，提升企业品牌环保竞争力。
高粘牢固，适配多导电材质：导电丙烯酸粘剂粘性持久可靠，在钢表面初始粘接强度达6.2 N/cm，对金属、导电织物、PCB板、FPC柔性线路板等多种导电材质均有良好粘接能力，粘接强度稳定，不易出现脱胶、起翘现象，确保导电粘接的可靠性与持久性，无需额外辅助固定。
超薄精密，适配小型化装配：总厚度仅50μm，超薄设计可适配电子设备小型化、精密化的装配需求，贴装后不占用产品内部空间，不影响电子设备整体结构与尺寸，可贴合轻微曲面与精密部件，贴合后无气泡、无褶皱，适配FPC、PCB、天线等小型精密部件的导电粘接。
易加工易贴装，效率出众：导电织布基材质地柔韧，模切加工性能优异，可实现高速自动化模切、冲型，精准匹配各种精密电子部件的尺寸、形状，适配电子行业自动化生产线高效作业；透明再生PET离型膜易撕除，支持手持贴装与全自动生产线贴合，操作便捷，可节省人工成本；粘贴后不易留下残留，拆除后不损伤精密基材表面，兼顾导电稳定性与基材保护。
多规格可定制，通用性广：标准规格为1250mm×100m，支持根据客户需求定制不同尺寸、不同形状的模切产品，适配消费电子、车载电子、精密仪器等不同领域的个性化导电粘接需求，支持小批量、大批量定制，通用性强，可满足多样化精密导电装配需求。
依托全向导电、环保精密、高粘牢固等核心优势，tesa60665广泛覆盖消费电子、车载电子、精密仪器等多领域，尤其适配EMC/EMI防护、元器件接地、精密导电粘接等场景，典型应用场景包括：

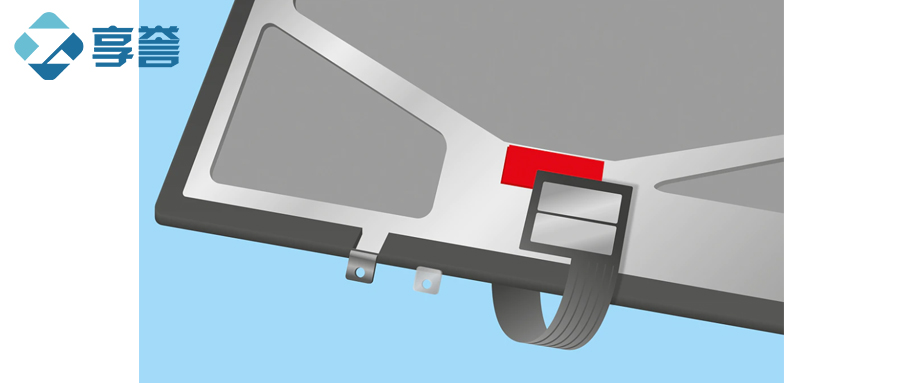

消费电子领域：手机、平板、笔记本电脑等设备的FPC柔性线路板固定与导电粘接；PCB板接地、天线固定，实现稳定导电与EMC防护；电子元器件（如芯片、传感器）的导电固定，避免电磁干扰，保障设备运行稳定性；电子设备外壳内部的导电屏蔽，提升设备抗干扰能力。
车载电子领域：车载显示屏、车载传感器、车载天线的导电固定与接地；车载电子模块的EMC/EMI防护，避免车载环境中电磁干扰影响设备性能；车载PCB板、FPC线路板的精密导电粘接，适配车载高温、振动等常规工况，确保导电与粘接稳定。
精密仪器领域：精密测量仪器、医疗电子设备的内部元器件接地与导电粘接；仪器内部EMC屏蔽，提升仪器测量精度与运行稳定性；小型精密电子部件的固定与导电，适配精密仪器小型化、高精度的装配需求。
其他领域：工业电子设备的EMC/EMI防护与元器件接地；新能源设备（如充电桩、储能设备）的电子部件导电粘接；航空航天小型电子元器件的精密导电固定，兼顾导电稳定性与环保性。
为充分发挥tesa60665的最佳导电性能、粘接强度与环保特性，确保导电粘接效果稳定持久、装配高效，建议遵循以下使用规范：
表面处理：粘接前需确保被粘基材（尤其是导电材质）表面干净、无油污、无灰尘、无氧化层，可使用无尘布蘸取异丙醇轻轻擦拭表面，待表面完全干燥后再进行贴合，避免杂质、氧化层影响导电性能与粘接强度；对于PCB板、FPC等精密基材，擦拭时动作轻柔，避免损伤基材表面线路。
贴合操作：撕去透明PET离型膜，将胶带精准贴合于被粘部位，确保胶带与基材完全接触，施加均匀压力（建议2.0-3.0kg/cm²），确保无气泡、无褶皱，尤其注意精密部件与曲面部位的贴合，可借助工具辅助压实，提升导电与粘接效果；贴合后静置24小时，待粘接强度与导电性能达到最佳后再投入使用，避免过早受力导致脱胶、起翘，影响导电稳定性。
环境要求：建议在15-35℃、相对湿度40%-60%的环境下进行操作，避免在低温、高湿度、强紫外线环境下贴合，以免影响胶粘剂活性与导电性能；避免在粉尘较多的环境中操作，防止粉尘进入粘接面，影响导电效果。
储存条件：未使用的胶带需存放在干燥、阴凉、通风处，避免阳光直射、高温烘烤与潮湿环境，远离化学物品与强磁场，储存温度控制在5-25℃，保质期为12个月（未开封状态），开封后需尽快使用，避免胶带吸潮、粘接力下降、导电性能受损。
注意事项：贴合过程中避免过度拉扯、挤压胶带，以免导致导电织布基材断裂、粘剂脱落，影响导电性能与粘接效果；禁止使用尖锐工具刮擦胶带表面，防止损坏导电层，影响导电稳定性；模切时控制力度，精准匹配部件尺寸，避免损坏基材与胶层；撕除离型膜时动作轻柔，避免损坏胶带胶层；避免胶带接触强腐蚀性化学物品，以免腐蚀基材与胶层，影响性能；使用过程中避免胶带长期处于高温（超过80℃）环境，防止粘剂老化、导电性能下降。
针对使用过程中可能出现的疑问，结合实际精密导电粘接场景，整理以下常见问题及解决方案，助力高效使用：
问题1：粘接后导电效果不稳定，出现电阻偏高怎么办？ 解决方案：检查被粘表面是否清洁、无氧化层，重新用异丙醇擦拭干净并晾干；确认贴合时施加足够压力，确保胶带与基材完全接触，无气泡、无缝隙；若基材表面氧化严重，可先对表面进行轻微打磨处理，去除氧化层后再贴合；贴合后延长静置时间至48小时，确保导电性能达到最佳。
问题2：贴合后拆除胶带，基材表面有残留怎么办？ 解决方案：tesa60665粘剂性质温和，正常情况下拆除无残留，若出现残留，可使用无尘布蘸取少量异丙醇轻轻擦拭残留部位，即可清理干净；避免使用尖锐工具刮擦，防止损伤PCB板、FPC等精密基材表面线路。
问题3：超薄设计会不会影响粘接牢固性，长期使用易脱落？ 解决方案：不会，tesa60665虽为50μm超薄设计，但搭配导电丙烯酸粘剂，在钢表面初始粘接强度达6.2 N/cm，粘接强度稳定，且粘接强度随时间稳步提升，在常规电子设备工况下长期使用不易脱落；其超薄设计主要适配精密装配需求，不影响核心粘接与导电性能。
问题4：能否根据精密电子部件的尺寸、形状定制模切胶带？ 解决方案：可以，tesa60665支持精准模切加工，可根据客户的具体应用场景（如FPC、PCB尺寸、贴合面积），定制不同尺寸、不同形状的胶带，适配消费电子、车载电子等多领域的精细化导电装配需求，支持小批量、大批量定制。
问题5：生物基粘剂是否会影响导电性能与粘接耐久性？ 解决方案：不会，tesa60665的生物基导电丙烯酸粘剂，在保证75%生物基碳含量、环保特性的同时，兼顾优异的导电性能与粘接耐久性，导电稳定无波动，粘接强度持久，长期使用不易出现老化、脱胶现象，可满足电子设备长期使用需求。
问题6：低温环境下贴合，导电与粘接效果不佳怎么办？ 解决方案：低温环境会降低胶粘剂活性与导电性能，建议在15-35℃环境下进行贴合，若无法调整环境温度，可先将胶带与基材提前放置在该温度范围预热10-15分钟，再进行贴合；贴合后施加足够压力，并延长静置时间至48小时，确保导电性能与粘接强度达到最佳。
