作为德国德莎（TESA）电子级双面导电屏蔽胶带核心型号，tesa60386是一款专为EMC电磁屏蔽、接地连接及精密电子贴合场景研发的灰色双面导电自粘胶带，采用导电无纺布基材与特别改性导电丙烯酸粘剂设计，兼具优异的双面导电性能、EMI屏蔽效果、超高粘接强度与湿热稳定性，凭借50μm轻薄结构、良好的柔韧性与加工性，广泛应用于消费电子、汽车电子、精密电子等中高端领域，完美解决电子设备接地不良、电磁干扰、粘接不牢的行业痛点，成为电子部件接地、屏蔽与固定的优选解决方案。

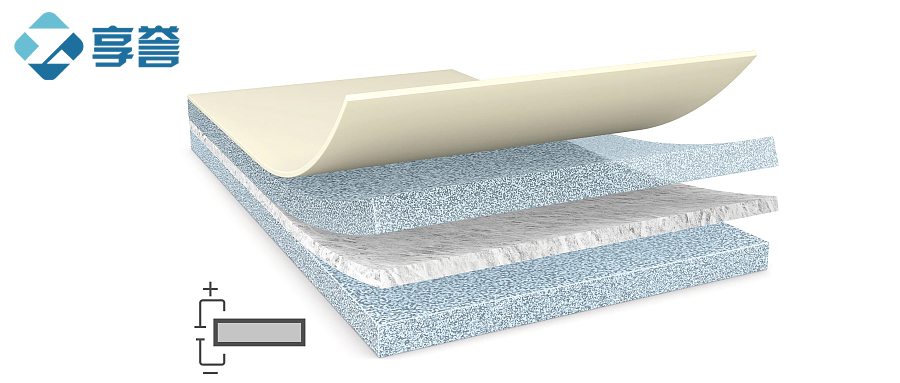

tesa60386是一款50μm（0.05mm）厚的轻薄灰色双面自粘导电胶带，核心由导电无纺布基材、双面涂覆的特别改性导电丙烯酸粘剂及透明PET离型纸构成，整体呈灰色，质地柔韧，卷状形态供应，标准规格为1250mm×100m，支持根据客户需求进行精准模切定制与分切成型，适配自动化生产线贴装与手工操作等多种场景。其核心设计初衷是解决FPC（柔性线路板）、PCB（印刷电路板）、天线及各类电子元器件的接地、EMC电磁屏蔽与牢固粘接难题，兼顾双面导电稳定性、粘接牢固性、屏蔽性能与加工适配性，替代传统导电固定方式，实现精密电子部件的高效、无损、稳定装配，适配消费电子、汽车电子、精密电子等领域的接地与屏蔽贴合需求。
tesa60386的核心竞争力，源于其精准匹配电子设备接地、EMC屏蔽场景痛点的性能参数，在导电性能、粘接强度、湿热稳定性等方面形成差异化优势，参数与行业意义层次分明，每一项参数都针对性解决行业实际难题，推动精密电子装配工艺向更稳定、更高效、更适配复杂工况的方向升级。
核心性能参数：基材为导电无纺布，胶粘剂类型为特别改性导电丙烯酸（双面涂覆）；总厚度50μm（0.05mm）；颜色为灰色，外观简洁，适配电子设备内部装配；导电性能优异，Z方向（垂直方向）初始接触电阻0.06Ω/平方英寸，粘剂表面电阻0.3Ω/平方，在湿热条件下仍能保持XYZ方向全方位稳定导电；粘接强度突出，在不锈钢（SUS）表面14天后粘接强度可达10N/cm，适配铜、铝、FPC、PCB、PET膜等多种电子常用基材；延伸系数为20%，柔韧性优良，可贴合轻微曲面与复杂形状；离型纸为透明PET材质，厚度23μm，易撕除，不残留；撕断方式需借助刀具；标准规格为1250mm×100m，支持任意形状模切加工，适配精密电子部件；卷芯材质为纸管，无印字内容；耐温性良好，长期耐温80℃，短期耐温可达120℃；耐反发性优异，湿热环境下性能稳定，不易出现脱胶、导电性能衰减；具备优良的EMC电磁屏蔽性能，可有效阻挡电磁干扰，适配电子设备接地与屏蔽需求。
行业意义：当前消费电子、汽车电子行业正朝着高集成化、小型化、多功能化方向发展，FPC、PCB、天线等电子部件的装配不仅要求实现可靠接地与EMC屏蔽，更需要具备超高粘接强度、湿热环境稳定性与良好的加工性，传统双面导电胶带普遍存在导电不稳定、粘接力不足、湿热环境下性能衰减快、基材韧性差等问题，成为行业核心痛点。tesa60386以导电无纺布为基材，搭配特别改性导电丙烯酸粘剂，既实现了XYZ方向全方位稳定导电，又具备10N/cm的超高粘接强度，可确保电子部件接地可靠、粘接牢固；50μm轻薄结构适配电子设备小型化设计，可填补微小缝隙，提升贴合紧密性；湿热环境下的导电稳定性的优势，解决了潮湿工况下导电衰减的行业难题；易模切特性适配自动化生产，大幅提升装配效率，助力企业降低装配成本、提升产品合格率，填补了高粘、高稳定、湿热适配型双面导电屏蔽胶带的市场空白，推动电子装配工艺向精细化、高可靠性升级。
相较于同类双面导电屏蔽胶带，tesa60386凭借双面高导、超高粘、湿热稳定等核心特点，结合导电无纺布基材的独特优势，构建起差异化竞争力，成为精密电子接地、屏蔽与固定领域的优选产品：
双面高导，性能稳定：采用双面涂覆特别改性导电丙烯酸粘剂，搭配导电无纺布基材，实现XYZ方向全方位导电，Z方向初始接触电阻低至0.06Ω/平方英寸，粘剂表面电阻0.3Ω/平方，导电性能稳定，且在湿热条件下仍能保持优异导电效果，可确保电子部件接地可靠，避免导电不良导致的设备故障，适配长期稳定运行的电子设备需求。
超高粘牢固，适配多种基材：特别改性导电丙烯酸粘剂粘性出众，在不锈钢表面14天后粘接强度可达10N/cm，对铜、铝、FPC、PCB板、PET膜等多种电子常用基材均具备超强粘接能力，粘接强度随时间稳步提升，在轻微振动、湿热、高低温等复杂工况下仍能保持牢固粘接，不易出现脱胶、起翘现象，兼顾粘接稳定性与基材适配性。
湿热稳定，耐反性优：具备优异的湿热稳定性与耐反发性，即使在潮湿、高温环境下长期使用，也不会出现导电性能衰减、粘接力下降、脱胶等问题，可适配汽车电子、户外电子设备等复杂工况，大幅提升电子设备的使用寿命与运行稳定性。
柔韧易贴合，适配复杂形状：导电无纺布基材韧性优良，延伸系数达20%，柔韧性突出，可随意贴合FPC、天线等精密电子部件的复杂形状与狭小空间，贴合后无褶皱、无气泡，能有效填补基材表面微小缝隙，提升贴合紧密性与导电稳定性；不易因弯折、拉扯而断裂，保护精密电子部件不受损伤。
EMI屏蔽出众，抗干扰能力强：具备优良的EMC电磁屏蔽性能，可有效阻挡外部电磁信号干扰，同时防止内部电子部件产生的电磁信号泄露，保护电子设备核心元器件，保障设备运行稳定性，适配FPC、PCB、天线等对电磁屏蔽与接地有严格要求的场景。
易加工易贴装，效率更出众：导电无纺布基材模切加工性能优异，可实现高速自动化模切、冲型，精准匹配各种精密电子部件的尺寸与形状，适配FPC、PCB、天线等精细装配需求；透明PET离型纸易撕除，支持手持贴装与全自动生产线贴合，操作便捷，大幅提升生产装配效率；粘贴后不易留下残留，拆除后不损伤电子基材表面，兼顾粘接牢固性、导电性能与基材保护。
灰色外观，适配性强：整体呈灰色，外观简洁低调，适配电子设备内部部件的隐蔽装配，不会因外观突兀影响设备整体美观度，同时灰色表面不反光，避免反光干扰电子设备内部信号传输，区别于同类亮色导电胶带的外观劣势。
依托双面高导、超高粘、湿热稳定、EMI屏蔽等核心优势，tesa60386广泛覆盖消费电子、汽车电子、精密电子等中高端领域，尤其适配EMC屏蔽、接地连接及复杂工况下的精密电子部件贴合场景，典型应用场景包括：
消费电子行业：智能手机、平板电脑、笔记本电脑的FPC（柔性线路板）、PCB（印刷电路板）的接地与固定，确保接地可靠、粘接牢固；手机、平板天线的固定与EMC屏蔽，抵御电磁干扰，保障信号稳定；可穿戴设备（智能手表、手环）的内部电子部件接地与导电连接，适配小型化、轻薄化设计；耳机、充电盒的电子元器件接地与屏蔽，提升设备运行稳定性。
汽车电子领域：车载FPC、PCB板的接地与EMC屏蔽，抵御车载环境中的电磁干扰与湿热影响，保障车载电子设备稳定运行；车载天线、传感器的固定与接地，适配车载复杂工况，确保信号传输与检测精准；车载显示屏、触控模块的接地连接，提升车载电子部件的运行可靠性。
精密电子领域：精密仪器、医疗电子设备的内部电子部件接地与EMI屏蔽，确保仪器运行精准、不受电磁干扰；小型传感器、检测器的接地与导电连接，适配精密装配需求；电子元器件封装过程中的接地与屏蔽，提升封装稳定性与抗干扰能力，适配EMC相关应用场景。
显示设备领域：OLED、LCD显示屏的接地连接与EMC屏蔽，避免电磁干扰影响显示效果；显示模组的内部FPC、PCB固定与接地，适配显示设备的精密装配需求，提升产品稳定性与使用寿命。
为充分发挥tesa60386的最佳双面导电性能、EMI屏蔽效果、粘接强度与湿热稳定性，确保粘接效果稳定持久、接地可靠，建议遵循以下使用规范：
表面处理：粘接前需确保被粘电子基材表面干净、无油污、无灰尘、无水分，可使用无尘布蘸取异丙醇轻轻擦拭表面，待表面完全干燥后再进行贴合，避免杂质影响粘接强度、导电性能与EMI屏蔽效果；精密电子部件（如FPC、PCB）需避免擦拭时刮伤表面，可借助专用清洁工具，同时避免残留清洁液影响导电接触。
贴合操作：撕去透明PET离型纸，将胶带精准贴合于被粘电子部件的接地或屏蔽部位，确保双面均与基材充分接触，施加均匀压力（建议2.0-3.0kg/cm²），确保胶带与表面完全贴合，无气泡、无褶皱，尤其注意FPC、狭小空间及曲面部位的贴合，可借助工具辅助压实，提升导电与屏蔽效果；贴合后静置24小时，待粘接强度与导电性能达到最佳后再投入使用，避免过早受力导致脱胶。
环境要求：建议在15-35℃、相对湿度40%-60%的环境下进行操作，避免在低温、高湿度环境下贴合，以免影响胶粘剂活性，降低粘接强度与导电性能；避免在高温、强紫外线环境下立即贴合，防止胶带老化、导电性能衰减。
储存条件：未使用的胶带需存放在干燥、阴凉、通风处，避免阳光直射、高温烘烤与潮湿环境，远离化学物品与强电磁环境，储存温度控制在5-25℃，保质期为12个月（未开封状态），开封后需尽快使用，避免胶带吸潮、粘接力与导电性能下降。
注意事项：贴合过程中避免过度拉扯胶带，以免导致导电无纺布基材断裂、粘剂脱落，影响导电与粘接性能；禁止在长期超过80℃、短期超过120℃的环境下使用，避免胶带老化、脱胶、导电性能衰减；模切时需借助刀具，控制力度，避免损坏基材与胶层，尤其适配精密电子部件模切时，需精准控制尺寸；撕除离型纸时动作轻柔，避免损坏胶带胶层；避免胶带接触强腐蚀性化学物品，以免腐蚀基材、影响导电性能与粘接效果；使用过程中避免刮擦胶带表面，防止粘剂脱落导致导电不良。
针对使用过程中可能出现的疑问，结合实际电子装配场景，整理以下常见问题及解决方案，助力高效使用：
问题1：粘接后导电性能不佳、接地不良怎么办？ 解决方案：检查被粘表面是否清洁、无杂质，杂质会影响导电接触，需重新用异丙醇擦拭干净并晾干；确认贴合时施加足够压力，确保胶带双面与基材充分接触，无气泡、缝隙；若仍导电不良，可检查胶带是否有破损、粘剂脱落，及时更换胶带并重新贴装。
问题2：EMI屏蔽效果不达标，存在电磁干扰怎么办？解决方案：检查胶带是否完全覆盖需要屏蔽的部位，无缝隙、无气泡，确保屏蔽区域无遗漏；确认贴合紧密，胶带与基材充分接触，提升屏蔽效果；若屏蔽要求较高，可增加胶带贴合层数，或扩大贴合面积，增强EMI屏蔽能力。
问题3：在湿热环境下使用后，胶带出现脱胶、导电性能衰减怎么办？ 解决方案：tesa60386具备优异的湿热稳定性，出现该问题多为贴合不紧密或表面有杂质，需重新清洁表面并贴装，确保施加足够压力并静置24小时；避免将胶带长期浸泡在水中，及时清理表面水汽，可有效避免脱胶与导电衰减。
问题4：能否根据FPC、PCB、天线等精密电子部件的尺寸、形状定制胶带？ 解决方案：可以，tesa60386支持精准模切加工，可根据客户的具体应用场景（如FPC尺寸、PCB形状、天线轮廓、屏蔽区域大小），定制不同尺寸、不同形状的胶带，适配各种复杂精密电子部件的接地、导电与屏蔽需求，支持小批量、大批量定制。
问题5：胶带对FPC、PCB板、天线等电子基材是否有损伤？ 解决方案：无损伤，tesa60386的特别改性导电丙烯酸粘剂性质温和，粘接后拆除不易留下残留，不会损伤FPC、PCB板表面及天线涂层，同时导电无纺布基材具备良好的缓冲作用，可避免贴合时对精密电子部件造成挤压损伤，兼顾粘接牢固性、导电屏蔽性与基材保护。
问题6：粘接后胶带出现起翘、脱胶现象怎么办？ 解决方案：检查被粘表面是否清洁、无油污，重新用异丙醇擦拭干净并晾干；确认贴合时施加足够压力，且常温静置24小时后再投入使用；避免精密部件受到剧烈拉扯、振动，若需长期承受振动，可在贴合边缘补充少量胶带增强固定，避免起翘、脱胶。
