一、产品概述

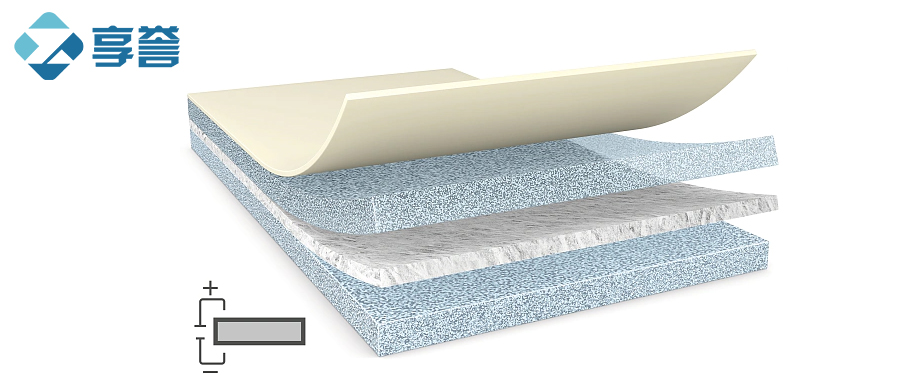

德莎tesa60380是德莎旗下专为精密电子领域研发的工业级超薄双面导电自粘胶带，依托德莎百年胶粘技术沉淀，聚焦电子元器件接地、电磁屏蔽、精密固定三大核心需求打造。产品选用灰色导电无纺布为基材，搭配特制改性导电丙烯酸胶粘剂，集超薄身形、稳定导电、强效粘接、环保无残胶于一体，无需底涂即可适配多种基材粘接，完美契合当下电子设备小型化、集成化、精细化的制造趋势，是高端电子装配、EMC防护场景的优选胶粘方案，且产品符合RoHS、REACH环保标准，无毒无有害挥发物，适配工业化绿色生产。

二、核心性能特性参数及行业意义

核心性能参：

行业意义

当下消费电子、通信设备、精密仪器行业持续朝着微型化、集成化升级，传统导电胶带普遍存在厚度超标、导电不稳定、潮湿环境性能衰减、粘接易反弹等痛点，难以满足高端电子装配要求。德莎tesa60380凭借30μm超薄身形，彻底解决狭小空间装配难题；稳定的全向导电性能，高效实现静电释放与EMC电磁屏蔽，保护精密元器件不受干扰；高粘抗反发特性，保障元器件长期牢固固定，大幅降低设备返修率；同时易加工、无残胶的特性，适配自动化生产线，助力电子制造行业提升装配效率、优化产品品质、降低物料损耗，推动精密电子胶粘工艺向高端化、精细化迈进。

三、产品关键优势

✅ 超薄身形，适配精密狭小空间

整机30μm极致厚度，远低于常规导电胶带，贴合后不凸起、不挤占内部空间，完美适配手机、智能穿戴、精密仪器等超薄设备装配，不影响设备整体轻薄设计与内部结构布局。

✅ 导电稳定，复杂工况不掉链

拥有优异等方导电性能，湿热带环境下导电性能也无衰减，可快速疏导静电、强效屏蔽电磁干扰，杜绝静电击穿元器件、电磁干扰影响设备运行的问题，运行稳定性拉满。

✅ 高粘抗反发，粘接持久不松动

改性丙烯酸胶层初粘力足，贴附即定位不移位，终粘强度持续攀升，抗基材反弹能力强，对金属、PC、ABS、FPC/PCB等多种基材强效粘接，长期使用不翘边、不脱胶、不脱落。

✅ 易加工易操作，适配量产需求

基材韧性足、尺寸稳定，支持精密模切加工成异形规格，边缘整齐无溢胶、无毛刺；透明PET离型纸剥离顺滑，定位便捷，既能满足手工精细贴装，也能适配工业自动化高速产线，提升生产效率。

✅ 环保无残胶，返工维修零损伤

符合国际环保认证，无有害挥发物；胶带剥离后不留残胶、不腐蚀基材、不损伤元器件表面，极大方便设备后续返工、维修作业，减少元器件损耗，降低生产成本。

四、典型应用场景

消费电子领域：智能手机、平板电脑、智能手表、蓝牙耳机等设备内部天线粘接、屏蔽罩固定、电路板接地连接，保障设备通信稳定、运行安全。

精密电子领域：FPC柔性电路板、PCB印制电路板固定、静电释放、EMC电磁防护，适配各类精密电子元器件装配。

通信设备领域：基站设备、通信终端内部模块固定、电路接地，应对户外复杂温湿度环境，保障通信设备稳定运行。

医疗电子&工业仪器：小型医疗检测仪、精密工业仪器内部元器件固定、静电防护，保证设备检测精度与使用安全性。

半导体封装：半导体元器件静电控制、临时固定，避免静电损伤，保护精密芯片与零部件。

五、使用建议

1. 基材预处理

粘接前用酒精擦拭基材表面，彻底清除灰尘、油污、水渍，保证表面干燥、洁净、平整；难粘基材可轻微打磨提升粗糙度，无需涂刷底涂剂，避免影响导电与粘接效果。

2. 施工操作

建议在15-35℃常温环境下施工，撕开离型纸后精准定位，用滚轮或刮板均匀施压（≥5N/cm²），滚压10秒以上排出气泡，确保胶层与基材完全贴合；避免暴力拉扯、弯折胶带，防止基材破损。

3. 工况与储存

长期使用控制在-40℃~100℃工况，短期高温不超过30分钟；贴合后静置24小时，待粘接强度完全稳定。未开封产品密封存放于常温干燥、避光通风处，保质期24个月，开封后建议5天内用完。

六、常见问题解答

Q1：潮湿环境下，胶带导电性能会变差吗？

A：不会。tesa60380专为复杂工况优化，湿热带环境下XYZ三轴导电性能均无衰减，持续稳定实现接地屏蔽，无惧潮湿环境影响。

Q2：超薄设计会不会导致粘接力度不足？

A：不会。虽然厚度仅30μm，但改性胶层加持下，钢面终粘强度可达8N/cm，抗反发性优异，完全满足精密元器件长期固定需求。

Q3：剥离后会损伤元器件、留下残胶吗？

A：不会。产品采用低残胶配方，剥离后无胶渍、无腐蚀，不会损伤金属、塑料及精密电子元器件表面，返工更省心。

Q4：支持定制模切吗？

A：支持。基材尺寸稳定性强、韧性好，可按需模切为各类异形规格，边缘平整无毛刺，完美适配个性化装配需求。
